印度電網的防雷器怎么樣設計？

2022-04-05 · 閱讀353

印度電網發展速度和規模均為世界前列，但是在電網安全和質量方面遠低于世界平均水平，所以因?yàn)殡娋W(wǎng)的電壓波動也是較為頻繁，質量較差的電網對SPD防雷電浪涌保護器的要求會更高。

那么，印度電網的防雷器怎么樣設計？

根據防雷浪涌保護器設計經驗，中為防雷認為主要注意以下幾點：

1、防雷器最大電壓的選擇

印度電網電壓三相一般為AC415V 50Hz,且電網有上下浮動10%。考慮到印度電網的質量，所以我們建議防雷器最大電壓需要根據電網波動上限456V來計算。

因?yàn)榉览灼魇前惭b在線對地之間，防雷器最大電壓其實是按相電壓計算的，所以計算出印度電網相電壓可以考慮為260V。

如果按相電壓來選，常規的UC385V的浪涌保護器就可以正常使用。

但是如果電網中性點電位位移造成相電壓升高為線電壓時就有風險，考慮此種風險，可以使用Uc460V的SPD防雷浪涌保護器，這樣即使電網故障導致電壓異常，也不會燒掉防雷器。

更多關于Uc選擇的介紹可以查看：http://m.youliou.cn/knowledge/0207331.html

2、浪涌通流容量

印度電網防雷器的浪涌通流容量可以按國內一樣的來選擇一二三級SPD，因?yàn)橥髁吭O(shè)計的原理是一樣的。

主要根據設備的重要程度、雷電防護環境等因素結合考慮。

參考方案：http://m.youliou.cn/knowledge/0326388.html

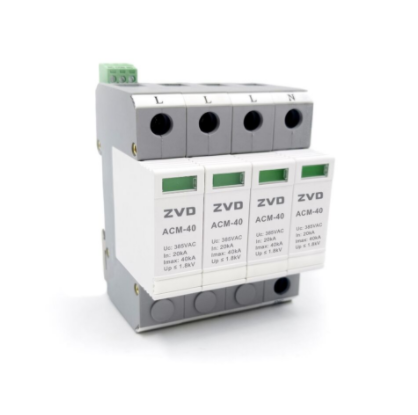

推薦型號：

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

名稱：浪涌保護器
型號：ACM-40/460V/4P
最大持續工作電壓Uc:460VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:2.2kV
組合方式:2P/3P/4P可選

以上就是關于印度電網的SPD防雷電浪涌保護器設計選型介紹，希望對大家有所幫助，在實際的設計中建議結合實際情況先和防雷器廠家進行溝通。
