信號防雷器選型的方法！

2022-04-06 · 閱讀351

信號防雷器用途廣泛，凡具有報警反饋總線、多線控制線、RS-485/ RS-232通信總線、遠程網絡通信線等的系統，都有信號防雷器發揮作用的所在。視頻監控設備，消防報警系統、光伏發電站、智能樓宇建設、鐵路、工廠等，凡需要安全生產生活的場景，都離不開防雷器。

信號防雷器的類型和結構按不同的用途有所不同，但都至少應包含一個非線性電壓限制元件。用于防雷器的基本元器件有：放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。

那么，信號防雷器選型的方法有哪些？

主要參考以下兩點：

1、確定信號傳輸類型和線路的接口

對應不同的應用產品，有不同的信號防雷器，信號防雷產品適用于計算機、電話等通信設備。選擇防雷器時，首先要確定應用場景和接口，比如一般通信線電涌保護器具有這些接口類型供選擇：DB接口、RJ接口（RJ11/RJ45）、coax（同軸）接口（BNC/N/SMA/L9）、CH3接口（壓接口）等。

目前常用的信號防雷器類型主要是以下幾類：

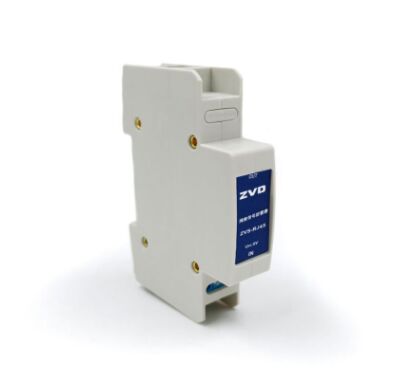

①網絡信號防雷器：適用于100M、1000M網線傳輸防雷，接口為RJ45。保護路數可以分為1/4/8/16/24路。安裝方式可以為導軌式、平放式、機柜式。

②電話信號防雷器：適用于電話線傳輸防雷，接口為RJ11。

③同軸天饋信號防雷器：適用于同軸天饋線傳輸防雷，接口為N頭、F、SMA、TNC、BNC等。

④控制信號防雷器：適用于RS485、模擬量信號線路防雷，接口為壓接式。

詳細產品介紹可以參考：http://m.youliou.cn/xhspd/index.html

2、信號防雷器主要參數的選擇

①標稱電壓Un：應當被保護系統的額定電壓相符，比如網絡信號是5V，電話信號是180V，模擬量信號24V等。

②最大持續工作電壓Uc：能長久施加在保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

③額定放電電流Isn/最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊10次/1次時，保護器所耐受的最大沖擊電流峰值。

  沖擊耐受能力：給防雷器施加沖擊波形為1.2/50&8/20μs的組合波沖擊，表示信號防雷器的防雷能力。

④電壓保護級別Up：可以理解為信號防雷器耐受額定放電電流后的殘壓。選擇時要小于設備的耐壓水平。

⑤數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決于系統的傳輸方式，比如網絡信號防雷器分為百兆和千兆。對于傳輸模擬信號的線路要考慮插入損耗應滿足系統設計總插入損耗允許值的預留范圍。

⑥插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。對于傳輸模擬信號的線路要考慮插入損耗應滿足系統設計總插入損耗允許值的預留范圍

⑦回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

信號防雷器參數的選擇，在一定程度上決定了產品的耐沖擊電壓水平，進一步?jīng)Q定了產品的使用壽命和可靠度，這些參數決定了工程師對于產品的整體把握。可靠的參數往往對于工程師的設計起到極好的助力作用。ZVD中為公司的防雷器產品，參數詳盡，應用指向明確，是工程師的好幫手。

ZVD中為防雷以雷電防護、信息通信、環境對策這三條業務線為支柱產業提供綜合性解決方案的雷電保護系統，業務范圍包括：

    ●信號防雷器件

    ●電源用防雷浪涌保護器

    ●接地電阻降低材料、接地電極、避雷針

    ●雷電防護咨詢

其中，ZVD中為的雷電防護元件種類多，對應應用場景范圍廣，有多種標準的防雷器，提供電源用SPD、通信用SPD、LAN用SPD、同軸用SPD、 耐壓防爆構造SPD、接地間用SPD、電視機用SPD等，提供具有IEC 61643-1和IEC 62305-4 標準的防雷產品。電源SPD可用于配電盤/分電盤的低壓電源電路（AC100V/200V）、各種控制設備的電源電路（AC100V/200V）；通信用SPD可用于ADSL線路、電話線路、交換機、遙測監控線路 、遠程監控裝置、防災監控盤等、模擬專用線等；LAN用SPD 可用于Gigabit以太網、網絡攝像頭、無線LAN接入點 、VoIP對應的服務器等。
