浪涌保護器在家庭中的應用！

2022-07-29 · 閱讀278

家用浪涌保護器除了交流SPD之外，還有其他方面也可以考慮，本文通過假設一個家庭系統，給大家分析下浪涌保護器在家庭中的應用！

1、家庭模擬環境情況：

①MV電網：架空線10km。

②LV電網(230/400V)：架空線1000 m，地下電纜200m。

③Ng：2次/km2/年。

④被保護建筑物位置：平原。

⑤電氣裝置的構成：由一個S型RCD在人口處保護(耐受3kA 8/20)，裝置人口處短路電流為3kA，在房子入口處(地面)有一個主配電盤和在第一層有輔助配電盤。

⑥被保護建筑物接地電阻：50Ω。

⑦LV網的接地系統：TT系統；配出一相和中線。

⑧被保護電器的特性：電氣洗衣機、電腦、人口處的警報器、錄像機和電視機等。

2、浪涌保護器設計介紹：

由于是架空線，中等強度的雷電流預期為與入口處每根導線標稱放電電流(In)≥5kA 8/20us。

入口處，警報器需要保護(敏感元件)Up≤1.5 kV。這可由一臺一端口浪涌保護器完成，它由II類試驗（8/02us）來測試，Up=1.5kV。推薦型號ACM-20/2P。

入口處，短路電流3kA(r.m.s)SPD浪涌保護器的短路耐受電流≥3kA r.m.s。對此，制造廠建議使用一個熔斷器或者一個有短路斷開特性的RCD斷路器(后備保護)。如果入口處用的是一個S型RCD，當侵入的電涌超過3kA 8/20時,就不能保證入口處保護的連續性。

由于有RCD存在，不需要附加的間接接觸保護。在SPD浪涌保護器內有一個熱脫離器。

由于是一個TT系統，為避免相與中線之間產生太高的過電壓，建議一個浪涌保護器有三種保護模式(相對中線、中線對地及相對地)。

其他需要保護的電器僅需要在相與中線之間保護，因為它們不接地。除非出于安全目的把洗衣機接地，在這種情況下，相與地和中線與地之間的保護可能是必需的。

注：若電視天線接地，則需額外增加保護。

在入口處浪涌保護器和其他電器之間的距離，尤其在第一層，是很長的(分別為10米和20米)，緊靠被保護電器的其他浪涌保護器是必須的。 一個應該靠近洗衣機安裝，一個靠近錄像機機和電視機。另一個接在第一層的配電盤上，也可直接與電腦插頭相連(計算機與配電盤之間的距離很小)。

其他的浪涌保護器可認為電涌電流較低，In=2kA，II類試驗已經足夠。在制造廠的資料中建議Up=0.8 kV。

20米的距離足夠使裝在入口處的浪涌保護器與第一層的浪涌保護器之間產生解耦，但10米的距離對入口處浪涌保護器和其他地面上的浪涌保護器由于低的Up值=0.8kV，不足以充分解耦。對其他地面上的浪涌保護器最好選擇另一個Up的產品，例如Up=1.5kV。

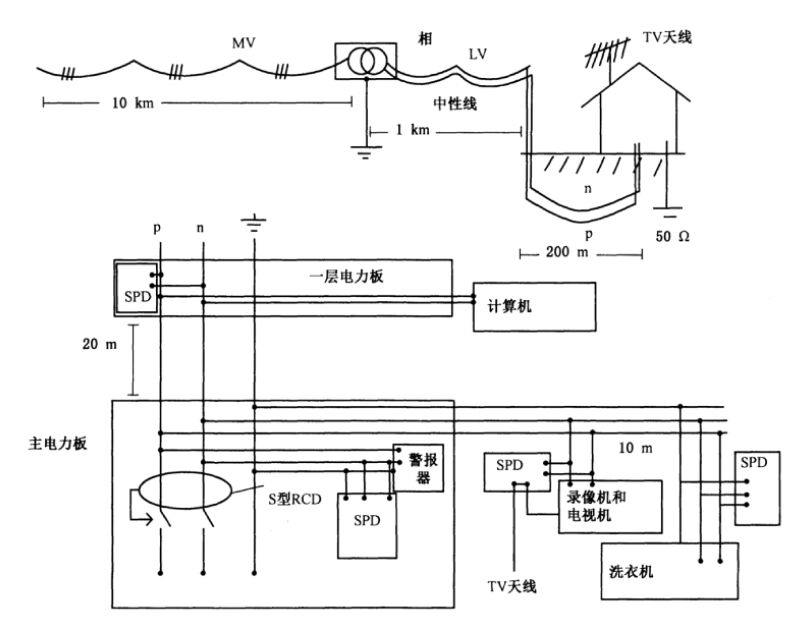

對這些浪涌保護器，安裝處短路電流較低，制造廠已安裝了必要的脫離器(熱敏式和短路式)。見下圖。

以上內容，就是家用浪涌保護器的一些相關介紹，很多朋友想自己采購浪涌保護器回去安裝可能需要一定的專業知識。

目前大部分家用浪涌保護器都是在配電盒內安裝一套單相的電源浪涌保護器，用來作為所有用電設備的防雷保護，相對更復雜一些的通信系統防雷設計，只裝一套電源浪涌保護器，在大部分小區高層家庭是滿足需求的。
