產品概述：

ZVT-JDDZ-10系列多通道電阻監測儀也叫多路接地電阻檢測儀、5路10路等電位連接在線監測儀表。采用三線法或二線法測試接地電阻或連接電阻，可同時監測多路接地電阻值，廣泛用于鐵路機房、潔凈室、無菌車間等場所，多設備接地情況進行實時監控。可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。此產品帶OLED屏顯示，非常直觀；具備本地報警功能；可確保各鐘場所接地電阻值實時在線監測的高精度、高穩定性、高可靠性。

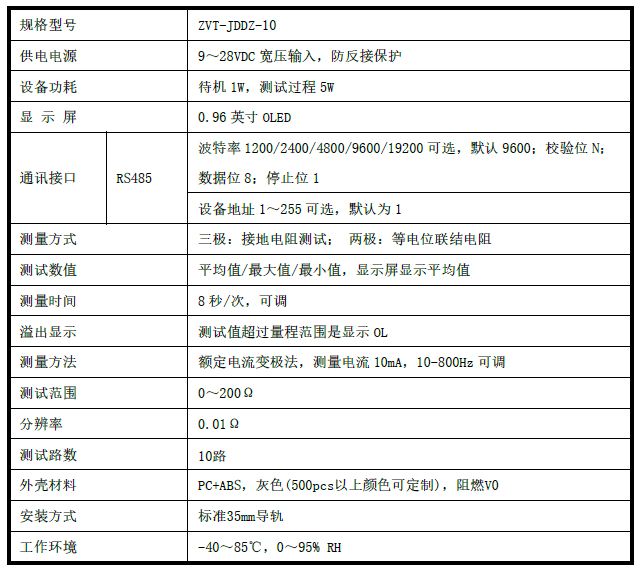

詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢（另有5路等可選）

端口定義：

接地電阻監測終端部分
序號	端口名稱		端子定義
1	485 A		儀表對外通信端口；RS485通信接口，對端RS485設備同名端連接；Gnd正常情況下可不接
	485 B
	Gnd
	NC		空置
	Gnd		專用通信端口，與多路測量控制器連接，GND接控制器同名端，RX/TX接控制器異名端
	232 RX
	232 TX
2	V +		電源端口
	V -
	NC		空置
	E		被測接地極公共端，接多路控制器同名端
	P		公共電壓極
	C		公共電流極
3	PWR		電源指示燈，紅色，工作常亮
	DATA		通信指示燈，紅色，通信正常閃爍，異常熄滅
	TEST		測試狀態指示燈，紅色，測試狀態閃爍，非測試狀態熄滅
4	按鍵		按鍵輕觸按下，測試功能啟動
接地電阻多路測量控制器部分
序號		端口名稱		端子定義
5		V+		電源正極
		V-		電源負極
		Tx		RS232專用通信接口收發端，與地網狀態監測終端RS232異名端相連
		Rx
		Gnd		RS232通信口的信號地，與地網狀態監測終端RS232的Gnd相連
		E		被測接地體公共端，與地網狀態監測終端的E端子相連
		E1		第1路被測接地接入端，對應面板E01指示燈（綠色，啟動時點亮）
		E2		第2路被測接地接入端，對應面板E02指示燈（綠色，啟動時點亮）
		E3		第3路被測接地接入端，對應面板E03指示燈（綠色，啟動時點亮）
		E4		第4路被測接地接入端，對應面板E04指示燈（綠色，啟動時點亮）
		E5		第5路被測接地接入端，對應面板E05指示燈（綠色，啟動時點亮）
		E6		第6路被測接地接入端，對應面板E06指示燈（紅色，啟動時點亮）
		E7		第7路被測接地接入端，對應面板E07指示燈（紅色，啟動時點亮）
		E8		第8路被測接地接入端，對應面板E08指示燈（紅色，啟動時點亮）
		E9		第9路被測接地接入端，對應面板E09指示燈（紅色，啟動時點亮）
		E10		第10路被測接地接入端，對應面板E10指示燈（紅色，啟動時點亮）
6		PWR/HB		上電正常且與地網狀態監測終端通信正常紅色閃爍，通信失敗常亮
說明				E6/E7/E8/E9/E10端子在5路測量規格中不起作用

產品接線圖：
