產品概述：

ZVT-QD2雷電峰值檢測器、戶外雷擊波形記錄儀、雷電流浪涌峰值記錄監測終端主要用于采集記錄浪涌電流極性、峰值大小、雷擊發生日期/時間。可提供標準MODBUS通信協議，方便客戶接入系統。

功能要求：

1、標準35mm 導軌安裝，54mm 寬度，0.96 英寸OLED 顯示屏，標準MODBUS-RTU 協議。
2、四路開關量采集端口。

3、一路浪涌峰值采集端口，T1/T2/T3 通用，觸發靈敏度可調，可保存9999 次浪涌記錄（極性、峰值、浪涌發生日期時間及最后一次浪涌的波形）。

4、一路直流供電端口，為終端電源接入端口。
5、一路RS485 通信串口，從機通信端口（與上位機通信的端口,通信協議兼容HW 產品）。
6、一路RS232 通信串口，主機通信端口（與下位機通信的端口）。默認協議為地網狀態監測終端的非標通信協議（兼容ETCR3000 自定義協議）。也可通過協議定制實現簡單的通信網關（數據網關）功能。
7、開關量采集端口設置獨立報警指示燈,常開正常，常閉告警；端口常閉時指示燈點亮，并伴有蜂鳴告警音。
8、開關量報警可記錄最高10 次（寄存器讀取）報警記錄（報警通道編號，報警日期及時間）。
9、使用微型羅氏線圈，絕緣底座實現隔離安裝，傳輸線纜采用射頻屏蔽電纜。
10、與專用監控軟件平臺配合可構成智能防雷監測系統。

11、雷電峰值檢測器戶外雷擊波形記錄儀 雷電流浪涌峰值記錄監測終端與中為專用智能防雷監控軟件配合可組成智能浪涌監測系統，上位機通過軟件可通過透?jìng)鞣绞綄?shí)時調取終端內部存儲器對應的端口狀態、浪涌數據、同步設備時鐘，監控軟件可在后端（機

房側）并入動環監控系統，即通過中為智能防雷監控軟件的ODBC 組件（開放式數據庫），將設備數據和信息寫入SQLServer（數據庫服務系統）中，然后接受動環監控系統從SQLServer 中取走數據，動環監控系統將設備數據和信息關聯到其自身軟件中，完成浪涌監控和動環監控后端的橫向鏈接。

12、浪涌峰值記錄終端亦可在前端（機房側）通過RS485 直接接入動環RTU 設備，由動環RTU 設備直接讀取終端的數據和信息，再轉發給動環監控的網管主機，動環網管主機將讀取的數據、信息與動環軟件做關聯從而對防雷設備進行監測

性能參數：

名稱		描述
供電電源參數		9～28VDC 寬壓輸入，防反接保護
設備功耗		2W
顯示屏		0.96 英寸 OLED
通訊接口	RS485	接線端子，MODBUS RTU 協議
		波特率 1200/2400/4800/9600/19200 可選，默認 9600；校驗位 N；數據位 8；停止位 1
		設備地址 1～255 可選，默認為 1
	RS232	默認用于擴展地網狀態監測終端的專用通信接口；也可定制協議采集其它串口設備
開關量采集：T01～T04		4 路，接線端子，光電隔離，無源干接點接入，閉合告警，斷開正常；通道告 警狀態時有 LED 指示燈和蜂鳴報警		采集 SPD、防雷箱失效/模塊松動狀態、空開跳閘狀態，設備可記錄 10 條通道報警信息，信 息內容包括報警通道編號/報警日期/時間
1 路浪涌采集通道		雷擊浪 涌信息	記錄浪涌電流極性、峰值大小、雷擊發生日期/時間，最大計數 9999 次
		觸發電流	0.5/1/2.5/5kA 可選，默認為 5kA
		分辨率	0.1kA
		采集頻率	10 次/秒
		浪涌類型	T1/T2/T3
		傳感器	微型羅氏線圈，采集范圍 0.5～100kA，T1 類型線圈不同，訂購需提前說 明
		電 纜	標配 1 米，長度可定制；超過 5 米信號衰減明顯，傳感器需要單獨調校
接口防護		串 口	內置浪涌保護電路，4000V雷擊保護
掉電保存		報警數據掉電永久保持；時鐘數據掉電保持1年以上
外殼材料		PC+ABS，灰色(500pcs以上顏色可定制)，阻燃V0
安裝方式		標準35mm導軌
工作環境		-40～85℃，0～95% RH

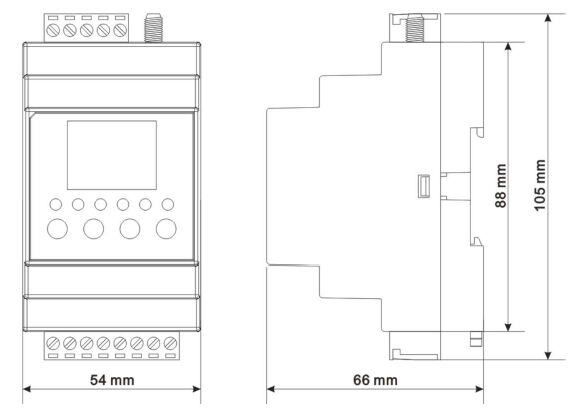

尺寸圖：

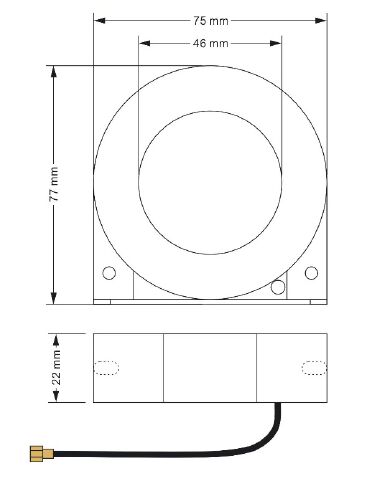

T2波形（8/20us）傳感器尺寸圖（材料/顏色：鋁合金噴砂氧化，亮銀）：

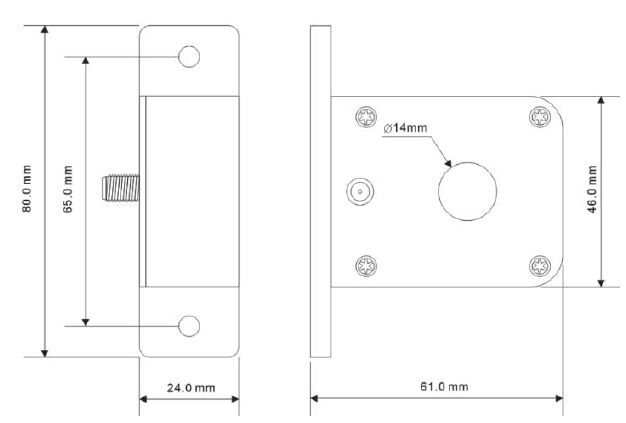

T1波形（10/350us）傳感器尺寸圖（材料/顏色：ABS，黑色）：

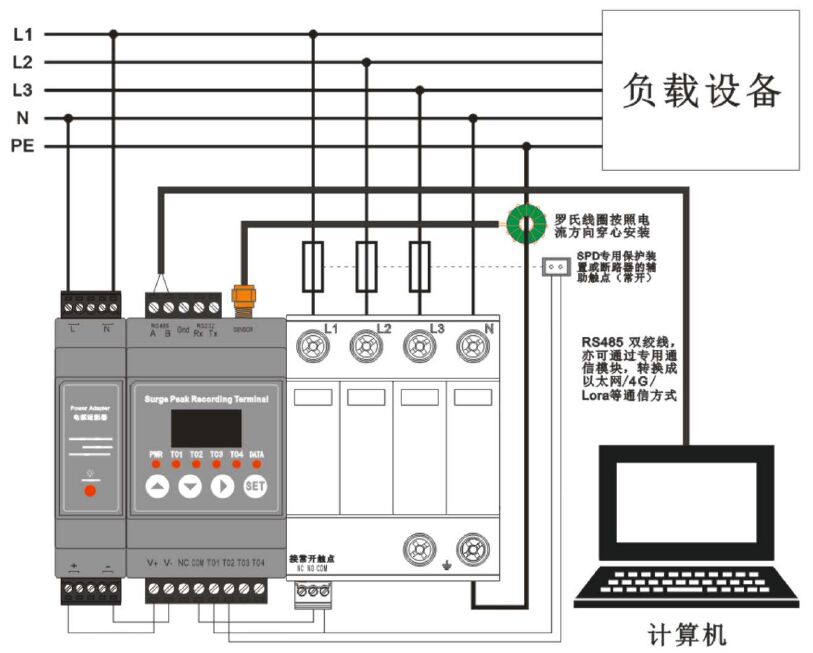

產品接線圖：
