道路照明常用防雷器選什么型號和參數？

2022-09-16 · 閱讀358

交通道路照明系統的LED燈具因電源線路布線距離長，戶外環境惡劣等因素，受雷電浪涌侵害風險較高。

需要對道理照明系統做防雷設計進行保護。

一般來戶外照明系統采用的防雷設計有線路屏蔽、等電位連接、安裝防雷器等手段。

道路照明電源系統的防雷器選型有其特殊性：

1是該系統內設備其實均處于防雷分區里面的LPZO區，防雷浪涌保護器實際按標準應安裝T1類一級電源防雷器。

但是正常一級防雷器的電壓保護水平值較高，一般在2kV左右的水平。

而道路照明LED系統作為終端用電設備，其耐壓水平是較低的，如防雷器殘壓過高，可能出現防雷器工作了，但是LED路燈照明設備還是損壞的現象。

所以，這里我們推薦采用中為防雷第三級防雷器，作為道路照明系統的防雷保護。

該產品標稱放電電流10kA，最大放電電流20kA，Up:1.2kV，能對針對道路照明系統的起到更適合的防雷保護。

主要參數如下：

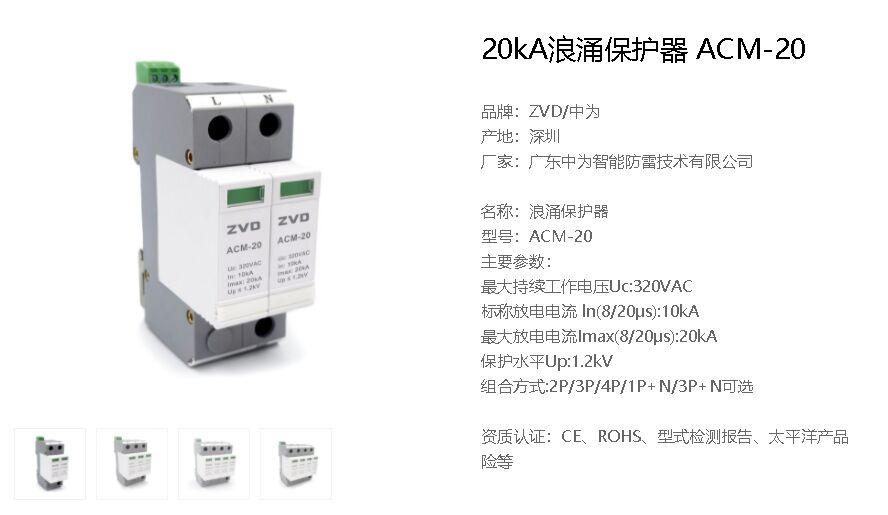

型號：ACM-20/2P
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P

除了安裝防雷器，戶外道路照明系統的電源線應做好屏蔽工作，比如鋪設時，線路外面可以套上屏蔽管，屏蔽可以降低感應到浪涌電壓的幾率和能量。

有些客戶會覺得上面推薦的20kA的防雷器通流量值有點小，其實如果做好屏蔽工作，加上這款防雷器，適合絕大部分地區的使用場景了。

當然，電源線引入的來源也有一定關系，如果電源線直接從架空線引入，這種情況風險很高，可以考慮增大防雷器通流量或使用多級防雷的設計方案了。
