兩級浪涌保護器安裝距離要求，應間隔多少米？

2022-04-29 · 閱讀1704

最近雷雨季節，有客戶為了想更好的保護設備，在配電箱內安裝了兩套浪涌保護器，一套一級浪涌保護器、一套二級電源防雷器。

這么做實際是不合理的，因?yàn)閮蓚€(gè)浪涌保護器之間需要保持一定的距離，才能起到先后動作的能量匹配效果。

那么，兩級浪涌保護器安裝距離要求，應間隔多少米？

根據浪涌保護器選型配置經驗，中為防雷從如下內容介紹。

1、國家標準對安裝距離的要求。

根據GB50343-2012《建筑物電子信息系統防雷技術規范》要求：

開關型SPD浪涌保護器和限壓型浪涌保護器之間的距離需要大于10米，限壓型和限壓型之間的距離應大于5米。

開關型浪涌保護器一般都是一級浪涌保護器，限壓型大部分為二三級浪涌保護器，所以也通俗的理解為一級浪涌和二級浪涌之間的距離大于10米，二級和二級或三級之間的距離大于5米。

主要原因也做了說明：

對于開關型SPD1至限壓型SPD2之間的線距應大于10m和SPD2至限壓型SPD3之間的線距應大于5m的規定，其目的主要是在電源線路中安裝了多級電源SPD，由于各級SPD的標稱導通電壓和標稱導通電流不同、安裝方式及接線長短的差異，在設計和安裝時如果能量配合不當，將會出現某級SPD不動作的盲點問題。

為了保證雷電高電壓脈沖沿電源線路侵人時，各級SPD都能分級啟動泄流，避免多級SPD間出現盲點，兩級SPD間必須有一定的線距長度(即一定的感抗或加裝退耦元件)來滿足避免盲點的要求。

同時規定，末級電源SPD的保護水平必須低于被保護設備對浪涌電壓的耐受能力。各級電源SPD能量配合最終目的是，將威脅設備安全的電壓電流浪涌值減低到被保護設備能耐受的安全范圍內，而各級電源SPD泄放的浪涌電流不超過自身的標稱放電電流。

2、如果想一個柜子安裝兩個浪涌保護器，距離不夠時可以加去耦元件。

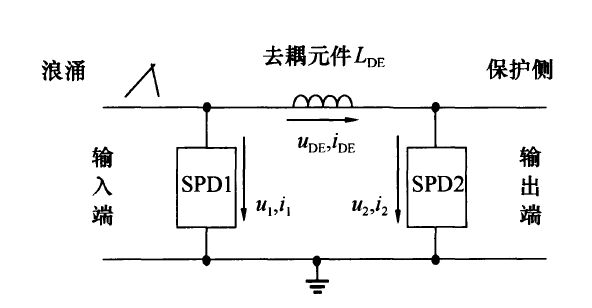

下圖為防雷浪涌保護器能量配合電路模型。

如圖所示，SPD1為前級浪涌保護器，在選型時SPD1的通流量應比SPD2大很多，越80%的浪涌能量會由前級電涌保護器泄放。

去耦元件，可以安裝退耦器，也可以利用兩級浪涌保護器之間連接導線的的分布電感，一般一米的電線大約電感是1uh。

SPD的電壓保護水平Up應低于設備耐壓水平Uw。

以上就是關于兩級浪涌保護器安裝距離要求的介紹，希望對大家在浪涌防雷器的設計選型中起到一定的幫助。
