電源防雷器使用條件和選擇時所需的參數清單！

2022-06-02 · 閱讀389

電源防雷器作為電源系統守護衛士，是防雷系統的重要設備。

其常年安裝于室內或者戶外的配電柜內，會受到環境影響，所以在不同的應用場合，防雷浪涌保護器的使用條件和參數應符合現場條件要求。

本文從一下內容給大家介紹一下電源防雷器使用條件和選擇時所需的參數清單。

1、使用條件

①正常使用條件

頻率主要在48Hz和62Hz之間的交流電源或直流電源。
海拔不超過2000m。
工作溫度:正常范圍為-5°C~+40℃,極限范圍為-40℃~+70℃。
室溫條件下相對濕度在30%~90%之間。

②異常使用條件

對處于異常使用條件下的電源防雷器，在設計和使用時需要作特殊考慮，并應引起制造廠重視。

陽光輻射：大多數電源防雷器不經受陽光輻射，通常型式試驗不考慮陽光輻射，對于暴露于陽光輻射下的電源防雷器應考慮并且要進行相應的試驗。

注3：通常:，電源防雷器外殼的防護等級應高于IP2X，某些場合(例如，戶外型防雷器)可能使用其他防護等級。

2、選擇電源防雷器所需要的的清單。

以下是用戶正確選擇防雷器所需要的常用參數清單：

注:其中一些參數是對指定保護模式規定的。

a) Uc：最大持續工作電壓（加載在浪涌保護器兩端的最高電壓L/N-PE）；

b)暫時過電壓特性（TOV）；

c) In:標稱放電電流(僅對I類和II類試驗的防雷浪涌保護器，一般防雷器可以耐受20次In);

d)II類試驗的Imax、I類試驗的Iimp和Ⅲ類試驗的Uoc；

e) 電壓保護水平Up；

f)失效模式(熱脫扣功能等)；

g)短路電流耐受能力；

SPD本身或與其脫離器和過電流保護器一起能夠耐受制造廠宣稱的短路耐受電流，且試驗過程中不應有燃燒、熔化物質的炭化或迸出、外殼開裂。必須確保SPD使用場所的預期短路電流不高于其短路耐受電流，同時必須確保有制造廠推薦的脫離器和/或過電流保護器并能工作。
對非電壓限制型的SPD，也需要檢查其額定斷開續流能力要高于安裝點的預期短路電流。

h) Ifi: 額定斷開續流(電壓限制型防雷器除外，主要針對開關型SPD)；

i) 額定負載電流IL和電壓降(對二端口防雷器或輸人/輸出分開的一端口防雷器，串聯型電源防雷器需要考慮到負載電流)；

對于連接到電源的二端口SPD和一端口SPD，必須確保設備的負載電流不超過SPD的額定負載電流IL。

注:需考慮負載的類型。如一些負載，其涌流可能高達有效值的3倍。這樣高的電流會使兩端口SPD內串聯的元件發熱。

必須檢查安裝了二端口SPD或輸人/輸出分開的一端口SPD以后，不會導致輸出端設備出現不可接受的電壓降。

j) Ipe:殘流(可選擇的)。

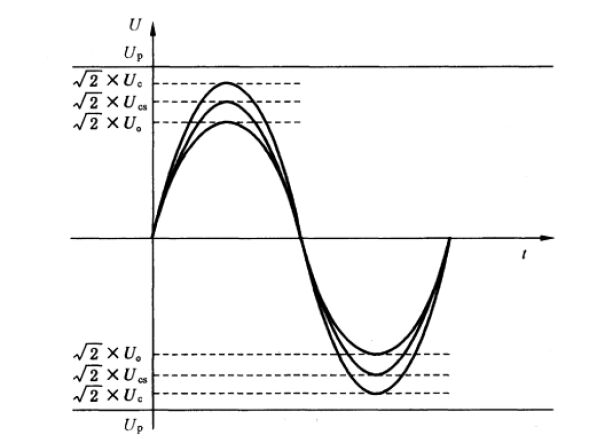

下圖為Up、Uo、Uc之間的關系：

以上內容就是關于電源防雷器使用條件和選擇時所需的參數清單，希望對大家在選型的時候有所幫助
