大對數電纜110電話配線架防雷器如何選配？

2023-12-12 · 閱讀1483

大對數電纜從戶外接入110語音電話配線架，按防雷標準屬于從LPZO區進入LPZ1區，所以應安裝對應的防雷浪涌保護器。

然而因為目前市面上沒有匹配110配線架50對100對大對數電纜的信號防雷器，很多工程商朋友在施工時比較頭疼這個問題。

那么，大對數電纜110電話配線架防雷器如何選配？

根據防雷器廠家經驗，中為防雷從如下內容給大家介紹。

1、目前性價比較高的做法，是增加前置配線架以及防雷模塊達到防雷的效果。

主要產品是前置配線架和防雷模塊。

①前置配線架

這款前置配線架也叫：VDF科龍模塊/電話配線架/科隆語音配線架/電話接線排模塊/克隆條等。

主要保護規格有10對、20對、30對、40對、60對、100對、150對、200對等。

如果客戶已經安裝了110配線架，但是需要加防雷器，就需要增加這種前置配線架，專門用來安裝防雷加模塊了。

名稱：電話配線架
主要型號（以30/60/100/200對舉例）：

ZVS-LSA-PLUS-30

ZVS-LSA-PLUS-60

ZVS-LSA-PLUS-100

ZVS-LSA-PLUS-200

配線架均為19英寸標準機柜式安裝！

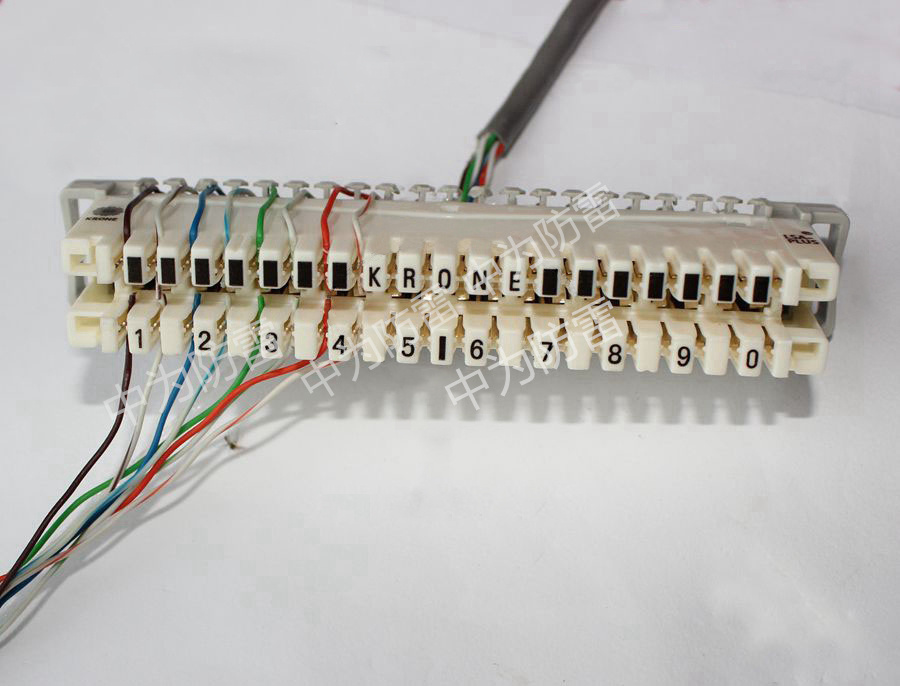

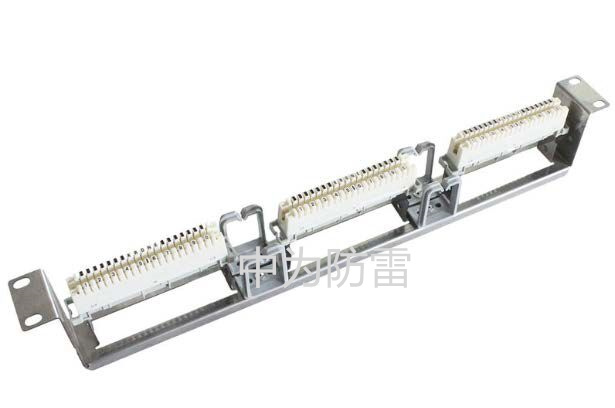

30對實物圖：

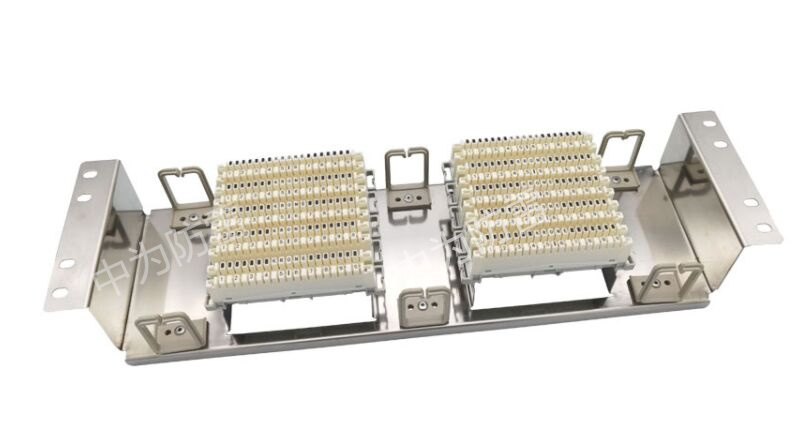

100對配線架實物圖：

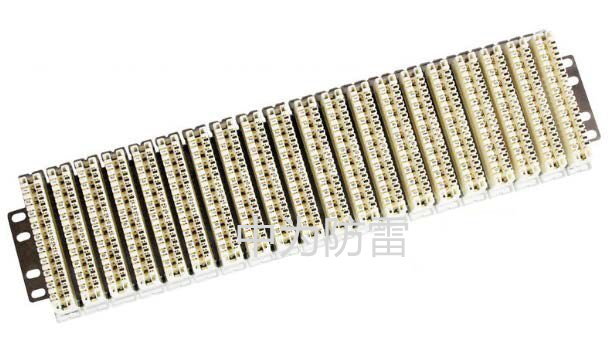

200對配線架實物圖：

②配線架防雷模塊

需要采用上面的前置配線架，才能和電話語音配線架防雷模塊 ZVS-LSA-PLUS一起使用。

名稱：電話語音配線架防雷模塊
型號：ZVS-LSA-PLUS
主要參數：
最大持續工作電壓Uc:200V
沖擊耐受能力:20kV&10kA（1.2/50μs,&8/20μs）
D1類沖擊放電電流:2kA（10/350μs）
傳輸速率:100M
保護水平Up：800V
接口形式:LSA-PLUS

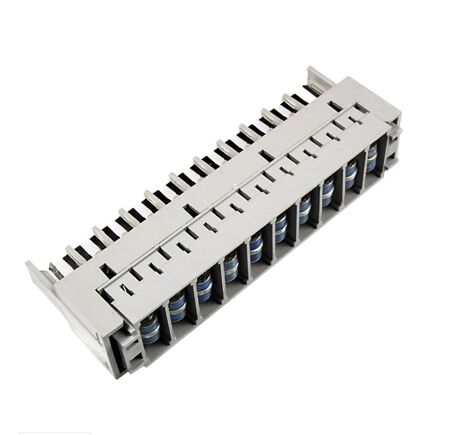

如下圖所示，一個產品可以保護10路電話線路。

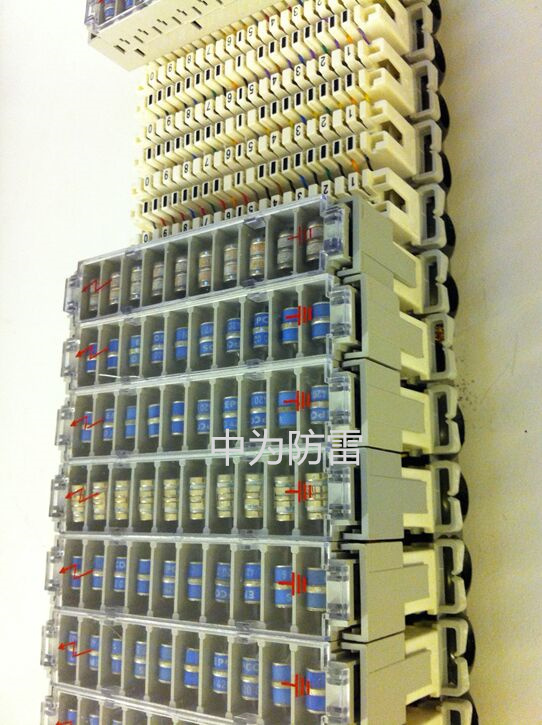

③安裝接線

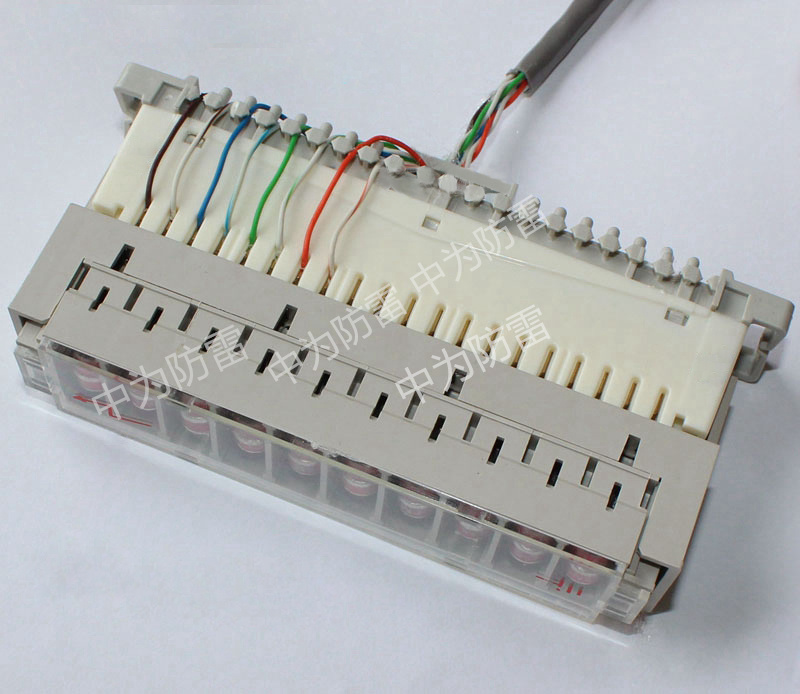

該防雷器安裝方便，無需單獨接地，直接將大對數電纜電話信號防雷器卡接在前置配線架上即可。

大對數電纜電話線從室外引入時，先通過前置配線架，在接到110配線架。

2、另外一種是采用機柜式電話防雷箱。

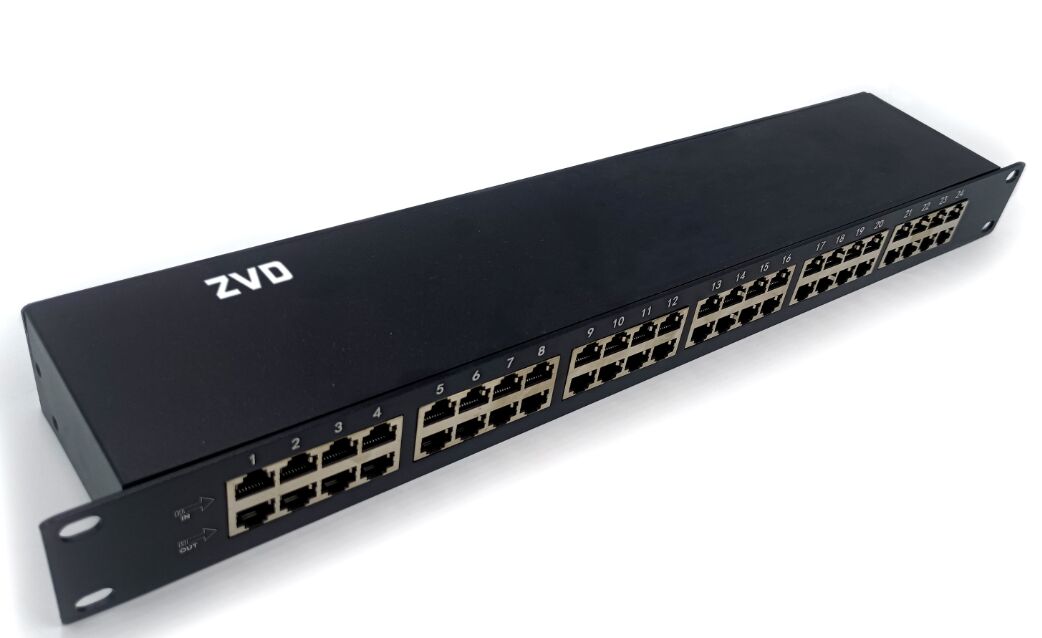

如下圖所示，機柜式電話防雷箱，輸入輸出均為RJ45接口（可訂制RJ11接口），每個RJ45口可以保護四對電話線。

名稱：電話防雷箱
型號：ZVS-RJ45-24/180
主要參數：
標稱工作電壓Un:180V
沖擊耐受能力:5kV&2.5kA（1.2/50μs,&8/20μs）
插入損耗:≤0.5dB
接口形式：RJ45

保護路數：24路RJ45接口（96對電話線）

當大對數電纜外線引入時，先接入電話防雷箱，再接到110配線架。需要注意的是，接入電話防雷箱的線路都需要做成RJ45水晶頭的接口，輸出也是一樣。

一路RJ45接口可以保護4對電話線，24路可以保護96路，可以根據實際需求進行配置數量。

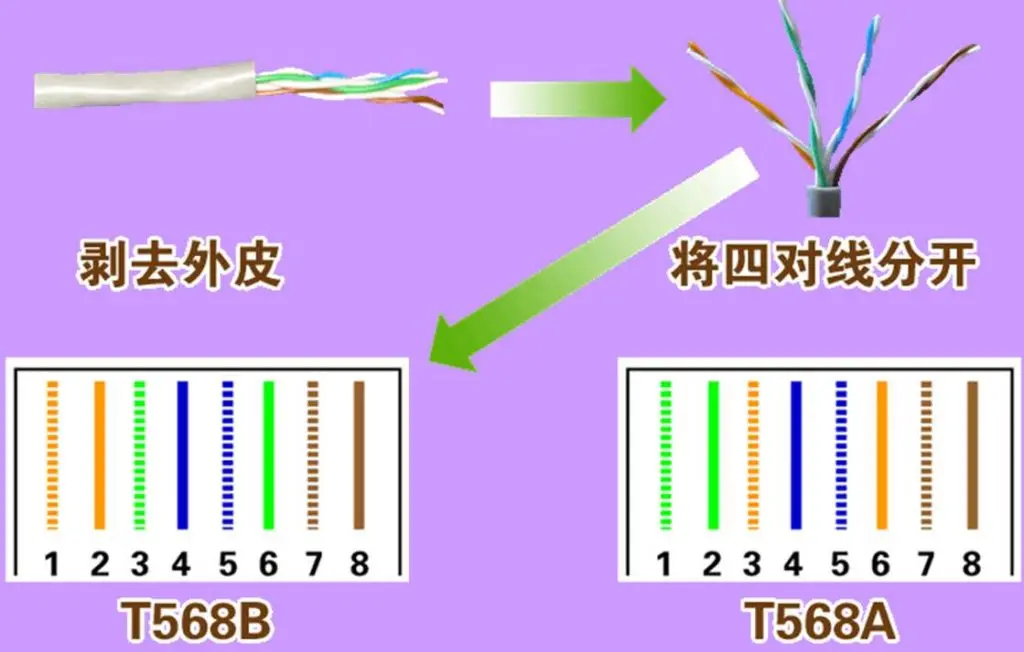

比如網線按照國際標準T568B來接線，線序為12364578。作為電話線可以分成4對，則是12、36、45、78，如下圖所示：

此方案的硬件成本相對比前置配線架的方案高一些，但是這種防雷器內置多級防雷，防雷保護效果更好。

以上就是關于大對數電纜110電話配線架防雷器如何選擇的介紹，在實際的選擇中，除了考慮硬件成本，還需要考慮人工接線的難度以及安裝空間等因素，綜合考慮后選擇適合自己的產品。
