浪涌保護器10/350us和8/20us是什么意思，兩者有何區別？

2022-02-09 · 閱讀6620

在選擇浪涌保護器的時候，浪涌保護器的防雷能力放電電流后面的單位一般是KA，KA后面還有個參數是10/350us或者8/20us，大家可能對這2個參數不太熟悉。

那么，浪涌保護器10/350us和8/20us是什么意思，兩者有何區別呢？

中為防雷從以下內容給大家介紹：

1、浪涌保護器10/350us和8/20us是什么意思

這兩種波形是在防雷測試實驗室用浪涌發生器發出的，用來模擬直接雷擊和感應雷擊，因?yàn)槠潆娏鞑ㄐ晤愃朴?0/350us和8/20us的波形，所以標準就采用這兩種波形來測試?yán)擞勘Ｗo(hù)器等防雷產品。

兩個波形表示的實際上是時間與電流的曲線。

10/350us是典型雷電擊穿大地的雷電流曲線，是雷電直接襲擊電力線和避雷針的雷電流曲線，我們一般稱直擊雷波形。其中10表示沖擊電流到達90%電流峰值的時間是10us（us的意思是微秒），而350表示從電流峰值降到半峰值的時間是350us。

8/20us是典型雷電擊穿大地（避雷針或臨近接閃物）引起的電磁脈沖感應過電壓，這個感應過電壓擊穿、燒毀設備時的電流曲線，我們一般稱感應雷波形。8代表沖擊電流到達90%電流峰值的時間是8微秒，20表示從電流峰值降到半峰值的時間是20微秒。

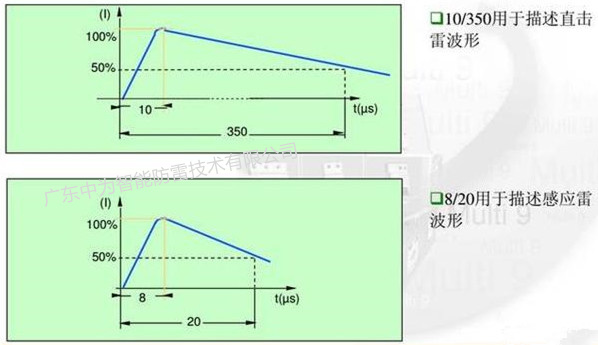

大家可以通過下面的波形圖來對比一下兩種波形：

2、10/350和8/20波形的區別

10/350us波形測試的浪涌保護器為一級浪涌保護器，也叫T1類測試防雷產品，用沖擊電流Iimp表示，防雷標準GB50057-2010 建筑物防雷設計規范中有要求一級防雷需要采用10/350us波形測試≥12.5kA的浪涌保護器。

8/20us波形測試的浪涌保護器為二三級浪涌保護器，也叫T2類測試防雷產品，用標稱放電電流In和最大放電電流Imax表示，一般常用規格是40kA/80kA/100kA等等。

這里大家可能會覺得，為什么一級防雷用10/350us波形測試的浪涌保護器只需要12.5kA,而二級防雷確需要40kA甚至80kA呢？

這是因?yàn)橹睋衾缀透袘?yīng)雷的能量水平不同，10/350us和8/20us的波形的能量比大約是17.5:1。相當于10/350us波形測試下的12.5kA的浪涌保護器能量，約等于8/20us測試下的218kA了。

所以一級浪涌保護器12.5kA的防雷能力并不差于二級浪涌40kA的。

總結：以上就是關于浪涌保護器10/350us和8/20us波形的介紹，大家在選擇的時候根據實際需求和防雷標準來選擇就可以了，建筑物總配電箱采用10/350us波形測試的浪涌保護器，樓層和機房配電箱采用8/20us波形測試的浪涌保護器即可。
