在電源總配電箱裝第一級電涌保護器，Iimp≥12.5kA,Up≤2.5kV是什么意思？

2023-04-11 · 閱讀4164

電涌保護器作為一種電氣元件，經常被電氣工程師設計在電氣圖紙上。

經常有客戶在圖紙設計中看到浪涌保護器的技術要求：安裝在總配電柜內，采用一級試驗的防雷產品，參數要求為沖擊放電電流Iimp≥12.5kA,保護水平Up≤2.5kV。

那么，在電源總配電箱裝第一級電涌保護器，Iimp≥12.5kA,Up≤2.5kV是什么意思？

根據電涌保護器選型介紹，中為防雷從如下內容介紹：

1、要求來源。

這個要求，主要來源于權威防雷標準：GB50057-2010《建筑物防雷設計規范》，

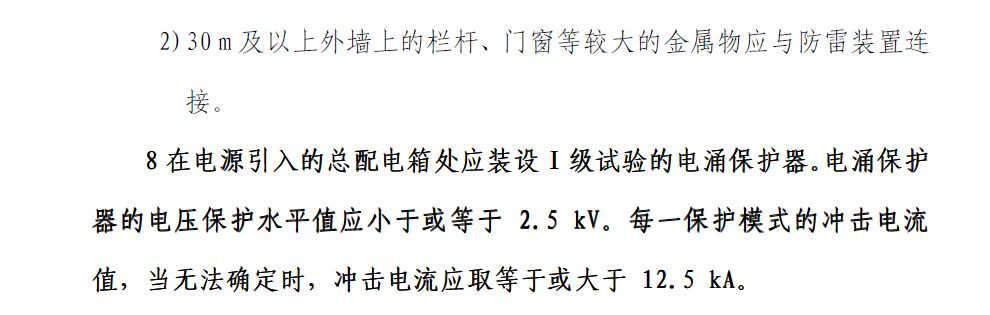

下圖為抓取自標準條文，GB50057作為建筑物防雷驗收的設計標準，電氣設計師會參考此標準，所以就有了Iimp≥12.5kA,Up≤2.5kV的要求。

該參數中Iimp12.5kA是I級試驗電涌保護器的最低要求，GB50343-2012建筑物電子信息系統防雷技術規范中對最高級別建筑物的Iimp要求是≥20kA。

所以選型時可以選25kA的一級浪涌保護器，符合所有要求，詳細介紹可以參考：http://m.youliou.cn/yileispd/8.html。

2、在電源總配電箱裝第一級電涌保護器解讀。

指的是當電源線路從變壓器低壓側，引入室內的第一個配電柜，需要安裝一級電涌保護器，一級指的是T1試驗，測試波形為10/350us。

T1試驗的浪涌保護器，通流量一般有12.5kA、15kA、25kA、35kA、50kA這幾個規格。

除了T1試驗，另外最常用的就是T2試驗類SPD浪涌保護器，通流量一般有20kA、40kA、80kA、120kA、200kA等。

注意！別看T2試驗的通流量數值大，但是不能作為建筑物一級防雷，因為T1試驗類產品是可以承受直擊雷沖擊的產品，其耐受能量值也更高。

而且標準也對一級防雷有要求，如果采用T2試驗的產品，是不滿足防雷驗收要求的。

3、Iimp≥12.5kA,Up≤2.5kV解讀。

①Iimp沖擊放電電流，指的就是T1類浪涌保護器的通流量，也就是防雷能力，12.5kA就是單位值了，上面我們說了一級浪涌保護器有12.5kA~50kA等好幾種通流量。

這里要求是大于等于，所以我們選12.5kA及以上的都可以滿足要求，不過通流量越大的價格也會越高。

②Up保護保護水平，這里要求是小于等于2.5kV，這是因為總配電箱耐壓一般在2.5kV或4kV等級，所以Up要≤2.5kV。

目前市面上防雷廠家銷售的用于230/400V系統的一級浪涌保護器，通流量從12.5kA到50kA，其電壓保護水平Up一般都是滿足≤2.5kV的，是符合建筑物防雷設計規范要求。

不過有些高電壓系統比如690VAC、800VAC等，選用的浪涌保護器的最大持續工作電壓Uc也會更高，其保護水平Up可能會超過2.5kV，這種情況一般是允許的。

總結：以上內容就是關于在電源總配電箱裝第一級電涌保護器，Iimp≥12.5kA,Up≤2.5kV是什么意思的介紹，這下大家對這個要求應該都很清楚了吧，還有疑問可以聯系中為防雷咨詢。
