為什么浪涌保護器會導致絕緣電阻測試不合格？

2022-03-31 · 閱讀1653

盤柜廠在電氣柜出廠時要做絕緣電阻測試，做測試時候有時候發現絕緣電阻不合格，小于1MΩ，經過研究發現是柜子里面的SPD防雷電浪涌保護器導致的問題。

那么，為什么浪涌保護器會導致絕緣電阻測試不合格？

根據防雷器浪涌保護器測試經驗，中為防雷從如下內容進行闡述。

1、柜子裝了浪涌保護器導致絕緣測試不合格的原因

因為浪涌保護器內部元器件為壓敏電阻，當用500VDC測試整個柜子的絕緣時，會導致安裝在柜子內的SPD電涌保護器的絕緣阻抗變低，一般會在0.5MΩ左右（和防雷器的最大持續工作電壓Uc有關系），這個結果就會導致不合格。

2、不合格時怎么辦？

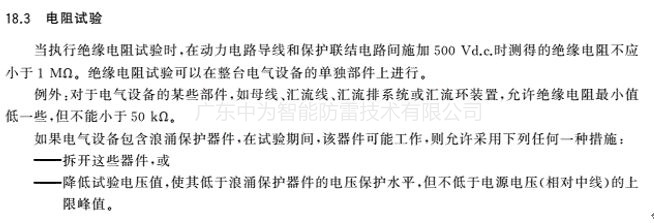

根據國家標準規定的的電氣絕緣電阻測試要求：

當執行絕緣電阻試驗時，在動力電路導線和保護聯結電路間施加500Vd.c.時測試的絕緣電阻不應小于1MΩ。絕緣電阻試驗可以在整臺電氣設備的單獨部件上進行。

如果電氣設備包含浪涌保護器件，該期間可能工作，則允許采用下列任何一種措施:

①拆開這些器件

②降低試驗電壓值，使其低于浪涌保護器件的電壓保護水平，但不能低于電源電壓（相對中線）的上限峰值。

所以，中為防雷建議在做絕緣電阻測試時斷開SPD浪涌保護器后再進行測試！

以上就是關于為什么浪涌保護器會導致絕緣電阻測試不合格的介紹，大家可以根據上面的介紹進行變動，相信就能通過絕緣電阻測試了！
