超薄緊湊型控制信號防雷器 二線制信號SPD防雷模塊
品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司
名稱：超薄緊湊型信號防雷器（寬度≈7mm）
型號：ZVS-CBX24、 ZVS-CBX12、ZVS-CBX05
主要參數：
標稱工作電壓Un:24V、12V、5V
沖擊耐受能力:20kV&10kA（1.2/50μs&8/20μs）
標稱放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子
資質認證：CE、ROHS、型式檢測報告、太平洋產品險等
產品詳情
產品概述：
ZVS-CBX系列超薄緊湊型控制信號防雷器 RS485模擬量CAN總線信號SPD模塊主要應用于HART、流量數據信號、開關量、4~20mA模擬量、RS485/422/232、CAN、DI/DO等工業控制信號系統，串聯在信號線路中，防止浪涌能量通過信號線侵入設備，造成設備損壞。廣泛應用于電力、安防、通信、交通、工控、航空等領域信號保護。該產品傳輸性能優越，響應時間快。內部采用多級雷電防護電路，殘壓低，防護效果好。

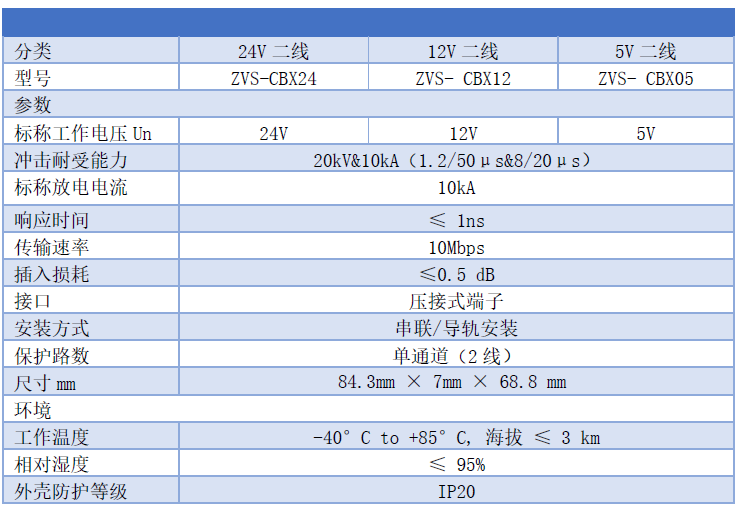

詳細參數：
產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

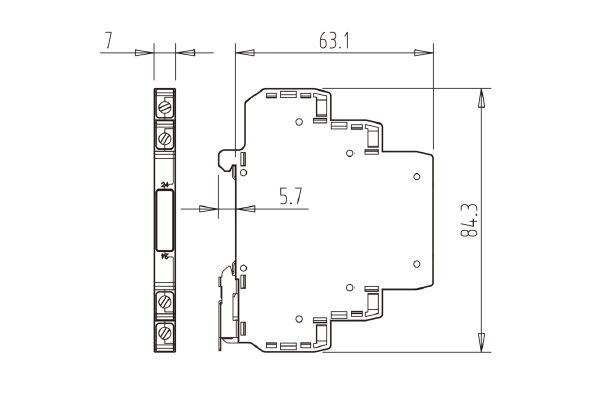

產品尺寸圖：
產品接線圖：
安裝說明：
防雷器需安裝在防水環境以及無劇烈震動場所；
防雷器串聯在信號線路中，防雷器輸出端（OUT）對著被保護設備，離被保護設備越近越好，切勿接反；
防雷器輸入輸出兩端線路須分開敷設，不可捆扎在一起，防止二次感應；
該產品需安裝在金屬導軌上，通過金屬導軌進行接地；
安裝接線完畢，檢查接線正確牢固后既可投入使用。
